دیوارها می توانند هر فضایی را محصور نمایند ، اما سقف هر فضایی را امن می نماید . سقف ها به فضا آسایش می بخشند و آنها را از هجوم عوامل طبیعی مانند آفتاب و برف و باران حفظ می نمایند . به کمک سقف ها همانطور که در یک قفسه کتابخانه دیده می شود می توانیم ساختمان را به طبقات متعدد تقسیم نماییم در حقیقت ، دیوارها محیط اطراف خود را در جهت افقی تقسیم می کنند و سقف ها محیط را در جهت قایم تقسیم می نمایند. در این مطلب با انواع سقف ها به صورت خلاصه ومفیدآشنا میشوید.

لطفا ادامه مطلب را ببینید …

۱- سقف طاق ضربی :

هرچند که این نوع سقف منسوخ شده است و دیگر مورد تایید ضوابط وآیین نامه ها نیست.
سقف طاق ضربی به راحتی و با هزینه کم ساخته میشود.اما بدلیل وزن بالا و عملکرد بسیار ضعیف درهنگام زلزله ،سقف قابل اعتمادی نیست.
%d8%b7%d8%a7%d9%82-%d8%b6%d8%b1%d8%a8%db%8c
۲- سقف تیرچه بلوک :

این نوع سقف یکی از رایج ترین انواع سقف به حساب می آید. اجزای تشکیل دهنده سقف تیرچه  بلوک شامل تیرچه ، بلوک پرکننده و بتن وآرماتور‌ حرراتی و آرماتور تقویتی برش (اوتکا ) می باشد.

🔸انواع تیرچه :
🔹الف ) تیرچه پاشنه بتنی
🔹ب) تیرچه فلزی با جان باز(کرمیت )
🔹ج) تیرچه پیش تنیده ( اشپنیت )
🔹د)تام تیرچه

🔸انواع بلوک پرکننده:
🔹الف ) بلوک پلی استایرن
🔹ب) بلوک سفالی

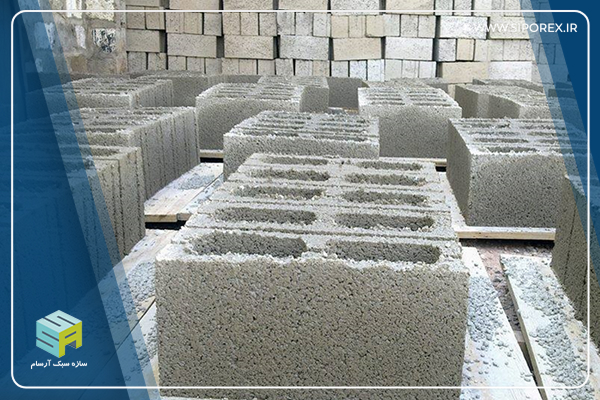

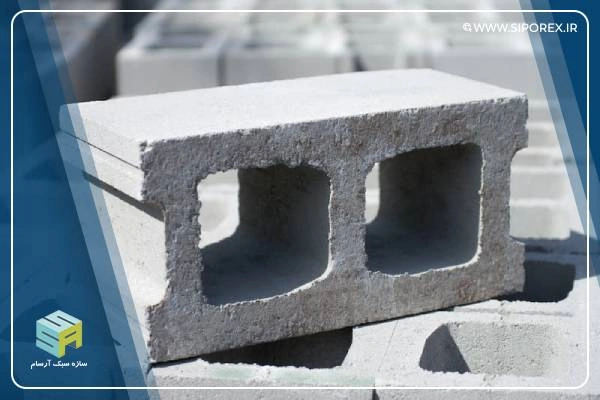

🔹ج) بلوک سیمانی
%d8%b3%d9%82%d9%81-%d8%aa%db%8c%d8%b1%d8%ac%d9%87-%d8%a8%d9%84%d9%88%da%a9
۳- سقف کامپوزیت :

این نوع سقف صرفا در اسکلت فلزی قابل اجرا است.
اجزای تشکیل دهنده آن شامل تیرهای فرعی ( لانه زنبوری-پروفیل ) برشگیر ، بتن و آرماتور حرارتی می باشد.
از آنجایی که برای اجرای سقف کامپوزیت به شمع بندی نیازی نیست این امکان وجود دارد که چند سقف را به طور همزمان بتن ریزی نمود که تخته ها یا ورق های قالب بندی را نباید به هیچ وجه زودتر از زمان موعد باز کرد.
%d8%b3%d9%82%d9%81-%da%a9%d8%a7%d9%85%d9%be%d9%88%d8%b2%db%8c%d8%aa
۴- سقف عرشه فولادی :

این نوع سقف در سالهای اخیر رواج زیادی درساختمان سازی پیداکرده است.
دلیل اصلی این اقبال خوب سازندگان و پیمانکاران ساختمانی ، سرعت بالای اجرای آن است.اجزای تشکیل دهنده سقف عرشه فولادی شامل تیرهای فرعی ، ورق گالوانیزه ذوزنقه ای ، گل میخ ، بتن و آرماتور حرراتی می باشد.
%d8%b3%d9%82%d9%81-%d8%b9%d8%b1%d8%b4%d9%87-%d9%81%d9%88%d9%84%d8%a7%d8%af%db%8c
۵- سقف دال بتنی :

این نوع سقف به دلیل وزن بالای آن و سرعت اجرای پایین و همچنین هزینه ی بیشتری که دارد کمتر مورد استفاده قرار می گیرد.
در برخی ساختمانها که از اهمیت بالایی برخوردارند، مثل ساختمانهای واقع در نیروگاهها یا مراکز صنعتی بزرگ از سیستم سقف دال بتنی استفاده می شود.
اجزای تشکیل دهنده این سقف آرماتور و بتن است.
آنچه که درمورد سقف دال بتنی لازم به ذکر است این است که دال اصولا به دو دسته ی دال یک طرفه و دو طرفه تقسیم میشود.(سقف یوبوت نیز در این گروه طبقه بندی می شود.)
%d8%b3%d9%82%d9%81-%d8%af%d8%a7%d9%84-%d8%a8%d8%aa%d9%86%db%8c
۶- سقف تیر و دال :

این سقف شبیه به سقف کامپوزیت است با این تفاوت که تیرهای فرعی آن بتنی هستند.
سقف تیر و دال در اسکلت بتنی بصورت درجا و در اسکلت فلزی بصورت پیش ساخته اجرا می شود.
به سقف تیر و دال پیش ساخته در اصطلاح ” دبل تی ” گفته می شود، چون مقطع آن شبیه به دو حرف انگلیسی T در کنار هم است.
%d8%b3%d9%82%d9%81-%d8%aa%db%8c%d8%b1-%d9%88-%d8%af%d8%a7%d9%84
۷- سقف کوبیاکس :

این نوع سقف که به تازگی درصنعت ساختمان ایران وارد شده است از لحاظ سازه ای شبیه به دال دو طرفه است که البته تفاوت هایی با آن دارد.
بدین ترتیب که درضخامت دال گوی های تو خالی سبکی را به صورت منظم قرار می دهند تا در واقع از مصرف بتن برای پر کردن آن قسمت جلوگیری کنند.
کاری که این گوی های تو خالی سبک انجام می دهند شبیه به کاری است که بلوک های پرکننده ( فوم ) در سقف تیرچه بلوک انجام می دهند.
جنس این گوی ها پلی اتلین بازیافتی یا پلی پروتیین می باشد. سقف کوبیاکس به دلیل هزینه بالا و وقت گیر بودن تاکنون نتوانسته جایگاه مناسبی دربین سقف های سازه ای در صنعت ساختمان ایران پیدا کند.
%d8%b3%d9%82%d9%81-%da%a9%d9%88%d8%a8%db%8c%d8%a7%da%a9%d8%b3
۸- سقف روفیکس :

این سقف در واقع همان سقف کامپوزیت است که بجای تخته یا ورق ( که بعنوان قالب استفاده می شوند) از یک صفحه فلزی مشبک با نام روفیکس بعنوان قالب ماندگار استفاده می شود.
جنس روفیکس  ورق گالوانیزه به ضخامت ۰.۷ تا ۰.۸ میلیمتر است . همین مشبک بودن روفیکس موجب می شود بتن تازه به خوبی با آن درگیر شود و به دلیل ترکیب بتن و فلز مقاومت بدست آمده برای تحمل بارهای وارده به سقف قابل توجه خواهد بود.
فاصله تیرهای فرعی تا حداکثر ۸۰ سانتی متر می تواند باشد، چرا که بیشتر از آن باعث شکم دادن روفیکس درهنگام بتن ریزی خواهد شد.
اجزای تشکیل دهنده این نوع سقف شامل روفیکس ، آرماتور و بتن می باشد.
ساده بودن روش اجرا و سرعت بالای کار از مزایای این سقف می باشد، اما از آنجا که روفیکس یک قالب ماندگار است، جزء مصالح مصرفی سقف به حساب آمده و در نتیجه هزینه آن را کمی بالا می برد.
%d8%b3%d9%82%d9%81-%d8%b1%d9%88%d9%81%db%8c%da%a9%d8%b3
۹- سقف پیش تنیده :

این نوع سقف جدیترین سقفی است که وارد صنعت ساختمان ایران شده است.
در سقف پیش تنیده با استفاده از کابل و چگونگی قرارگیری آن در دال بتنی سقف، یک نیروی فشاری اولیه قبل از بهره برداری از سازه در ناحیه کششی دال بتنی ایجاد می کنند تا پس از بهره برداری از سازه این ناحیه کششی دچار ترک خوردگی نشود ودر نتیجه از حداکثر ظرفیت باربری بتن استفاده شود و به تبع آن ابعاد و اندازه ها کاهش یابد.
یکی از مزایای اصلی استفاده از سقف پیش تنیده این است که این امکان را فراهم می آورد تا سازه با تعداد ستون کمتری نسبت به سایر سقف ها اجراشود.
این موضوع در بحث معماری ساختمان و همچنین تأمین پارکینگ بسیار تاثیرگذار است.

%d8%b3%d9%82%d9%81-%d9%be%db%8c%d8%b4-%d8%aa%d9%86%db%8c%d8%af%d9%87

طبقه بندی: مطالب آموزشی | مطالب اجرایی

تعداد مشاهده:
۹
کلمات کلیدی:

دهکده موزیک

سایت دهکده موزیک
سایت دهکده آهنگ از تاریخ ۱۳۹۲/۸/۱۰ به صورت رسمی شروع به فعالیت کرده و
سعی خود را خواهد کرد تا در موضوع آهنگ و موزیک یکی از سایت های برتر
ایرانی باشید . بقیه در ادامه مطلب

آشنایی با اتصالات ساختمان های فولادی

%d8%a7%d8%aa%d8%b5%d8%a7%d9%84%d8%a7%d9%84%d8%aaاین فایل با نام آشنایی با اتصالات ساختمان های فولادی برگرفته از یکی از فصول کتاب های هنرستان است.همانطور که میدانید کتابهای

بقیه در ادامه مطلب

چگونه می توان بوی رنگ و نقاشی ساختمان را از بین برد؟

برای کم کردن بوی رنگ روغنی کافی است یک ظرف را پر از شیر داغ کرده و وسط اتاق قرار دهید حتی می ‌توانید در یک ظرف آب پیازی که به چهار تکه تقسیم شده بیندازید و درب اتاق را برای مدتی بسته نگه دارید پس از چند ساعت می‌ بینید که بوی رنگ کمتر شده و یا کاملا از بین رفته است لزوم نقاشی بی موقع در خانه ها همیشه بهترین تایم برای نقاشی ساختمان نیمه اول سال است که بخاطر گرم بودن هوا امکان بازکردن پنجره ها وجود دارد و هم رنگ زودتر خشک می شود و هم بوی حاصل از آن به سرعت از خانه خارج می شود.

دستگاه تصفیه آب ارزان قیمت بخریم یا خیر

علت ارزان بودن بعضی از تصفیه آب خانگی ها

همه شما اين جمله را شنيده ايد که از قدیم می گويند هیچ ارزانی بی علت نيست و هيچ گرانی بی حکمت نيست.اين جمله در همه جا و در واقع در همه اصناف کاربرد دارد. شايد تا بحال به ذهن شما هم خطور کرده باشد که چرا دستگاه های تصفیه آب خانگی باهم اختلاف قیمت دارند و يا حتی افکار زير به سراغ شما هم آمده باشد.

هزينه دستگاه تصفیه آب خانگی زياده؟

موقع خريد تصور می کنيم فروشنده می خواهد سرمان کلاه بگذارد!

قيمت ها واقعی نيستند !

هر چقدر دستگاه ارزانتری خريداری کنيم به نفعمان است و سود بيشتری کرده ایم!

و حتما این ضرب المثل معروف رو که میگه هرچقدر پول بدی همون قدر آش می خوريد رو هم قبول نداريد…

وکلی حرف و فکر ديگر…

بايد به اين نکته توجه داشت که هرچيزی که به سلامتی مربوط است از حساسيت بيشتری برخوردار است و بايد با ديد دیگری به اين قضيه نگاه کنيم.اما اکثر ما بيشتر به وسايل تجملاتی توجه می کنيم تا سلامتي و نوشيدن آب تصفيه شده.

بگذاريد يک مثال يزنم به نظر شما لوستر تزیینی مهم تر و واجب تر است يا يک دستگاه تصفیه آب خانگی؟

با جواب دادن این سوال خودتون رو محک بزنيد که بيشتر به فکر تجملات هستید يا به فکر سلامتي خود؟ اين درحالی است که مي توان يک لوستر کوچکتر و يا ارزان تر خريد با همان کارايی ولی دستگاه تصفیه آب خانگی با کيفيت برای سلامتی یک خانواده مهم و ضروری است.

اين يک مثال ساده بود که فقط اهميت دستگاه تصفیه آب را دريابيم و منظورمان اين نيست که به جای یک لوستر لوکس و زيبا از يک لوستر معمولي استفاده کنيد و يا اينکه به فکر تخفيف دستگاه تصفیه آب خانگی نباشيم.

شايد برايتان سوال پيش آيد که با توضيحاتي که در بالا داديم بايد يک دستگاه تصفيه آب گران بخريم؟

جواب ما منفي است. در اين مقاله می خواهیم بگوییم نه دستگاه تصفیه آب گران بخريم و نه به دنبال دستگاه ارزان قیمت باشيم.

به این نکته توجه داشته باشيد که  اگر فقط ارزانی برای شما ملاک است در انتها پشيميان مي شويد و توسط سود جويان مورد سوء استفاده قرار می گيريد…

وقتي که شما به دنبال تصفيه آب ارزان هستید و از چندين مغازه يا فروشگاه قيمت ميگيريد و ناگهان به شما دستگاهی با نصف قیمت های قبلي پيشنهاد مي گردد در ذهن شما چه می گذرد؟

فروشنده دست اول  و وارد کننده اصلی را پیدا کردم؟

چه آدم منصفی هست؟

بقيه چقدر سود می کنن که اين فروشنده دستگاه رو به نصف قيمت قبلي ميده؟

در صورتي که اين افکار شما را از مسير اصلي که قرار است با خريد يک دستگاه تصفيه آب خانگي با کيفيت سلامت خانواده را تضمين کنيد را منحرف مي سازد.آيا تا بحال به اين فکر کرده ايد که در اين بازار خريد خراب و با رقابت هاي سنگين چه لزومي دارد که فروشنده اي دستگاه را به دو برابر قيمت قبلي به فروش برساند؟

بايد متذکر شويم که هر دستگاه تصفيه آب شش مرحله اي دستگاه مناسب و با کيفيت نيست، به عنوان مثال عده اي سود جو با معرفي خود به عنوان نماينده آبفا شروع به فروختن دستگاه تصفيه آب بی کيفيت مي کنند، اين دستگاه ها فاقد پمپ مي باشد و فقط توانايی حذف گل و لاي و زنگ لوله را دارند و يا از قطعات بی کیفیت چینی برای مونتاژ این دستگاه ها استفاده مي کنند که يکبار مصرف مي باشد…

اگر مي گوييم هوشمندانه خريد کنيد منظورمان اين نيست که دستگاه تصفيه آب خانگي ارزان و بي کيفيت بخريد فقط با يک تحقيق ساده مي توانيد از صحت قيمت ها اطمينان حاصل نماييد.که پس از خريد خيالمان از اورجينال بودن دستگاه و کيفيت آب خروجي راحت باشد.

اين نکته را هميشه به ياد داشته باشيد که دستگاه تصفيه آب خانگي قرار است سلامت ما را تضمین کند نه اينکه خود باعث بيماري شود…

دانستن اين نکته هم بسيار مهم است که برخی افراد سود جو با تعويض قطعات فیلتر دستگاه تصفیه آب خوب و با کيفيت سعی در بدست آوردن سود بيشتر و پایين اوردن قيمت دارند.

به عنوان مثال تعويض شير برداشت کروماته اهرمی سنگین با شير سربي يا بي کيفيت سبک.

تعويض مخزن سه لايه آنتي باکتريال با مخزن معمولي.

تعویض فیلتر تصفیه آب اصل و اورجینال با فیلتر های تقلبی و چيني.

و…

با خريد از نمايندگي ها و شرکت هاي متعدد از خريد يک دستگاه تصفيه آب خانگي با کيفيت اطمينان حاصل نماييد.

مقدمه:

سیستم سازه ای قاب خرپایی متناوب (Staggered Truss Framing System ) یکی از انواع سیستم های مهاربندی جانبی در سازه های فولادی محسوب می شود . در این سیستم و در یک طبقه , دهانه مهاربندی در یک ردیف ستون و در ارتفاع به صورت یک در میان ( متناوب ) اجرا می شود و در طبقات دیگر , دهانه مهاربندی به ردیف ستون دیگر منتقل می شود.

1

بقیه در ادامه مطلب

این پروژه متره بر اساس فهرست بها سال ۹۵ نوشته و محاسبه شده.

پروژه ای واقعا کاملی هست.تمامی نقشه ها به صورت اتوکد و پی دی اف هستش و تمامی محاسبات هم تماما دراکسل انجام شده

و این یعنی  قابلیت تعقیر داره……

دانلود در ادامه مطلب میباشب

ASD مخفف acceptable highlight pattern و همچنین ALLOWABLE STRENGHT DESIGN نیز تعبیر میشود که گاهی هم با نام روش WSD هم شناخته میشود. (working highlight design)

سوالی که برای اکثر کارفرمایان به وجود می آید این است که کدام سیستم باربر را برای سازه خود انتخاب و اجرا نمایند. در اینجا سعی می کنیم تفاوت این دوسیستم را به طور مختصر در چند حوزه بررسی و به صورت ساده بیان کنیم…

%d9%81%d9%88%d9%84%d8%a7%d8%af%db%8c-%db%8c%d8%a7%d8%a8%d8%aa%d9%86%db%8c%d8%9f



  • مقاومت در برابر زلزله

معمولا این باور غلط وجود دارد که ساختمان اسکلت فلزی در برابر زلزله مقاوم تر است و یا برعکس. این ایده اصولا اشتباه است بدین صورت که هم سیستم بتنی و هم سیستم فلزی را می توان برای مقاومت های مختلف طراحی نمود که هر دو نیز به صورت مورد نظر در زلزله عمل کنند. در حقیقت عامل مهم طراحی صحیح سازه است. البته لازم به ذکر است که سیستم های اسکلت بتنی به دلیل افزایش وزن سازه، در زلزله، نیروی بیشتری را متحمل می شوند.

  • طول عمر

این واقعیت وجود دارد که سازه های بتنی دارای عمر طراحی هستند بدین مفهوم که یک سازه بتنی برای عمری معین طراحی می شود گرچه این عمر ۵۰ یا ۶۰ سال باشد. بتن با گذشت عمر دچار افت و خزش می شود که نهایتا باعث تاثیر منفی در عملکرد سازه هنگام وقوع زلزله می شود. اما در سازه فلزی مشکل افت مقاومت با افزایش عمر وجود ندارد که این یک مزیت برای اسکلت فلزی محسوب می شود.

  • ارزش اسقاط

معمولا در ساخت و سازهای رایج در کشور به مسئله اسقاط سازه کمتر توجه می شود بدین مفهوم که در زمان تخریب سازه ساختمان های فلزی دارای ارزش اسقات به مراتب بالاتر و هزینه تخریب کمتر می باشند. که این نیز می تواند یک مزیت برای اسکلت فلزی محسوب شود.

  • مقاومت در برابر آتش سوزی

مقاومت فولاد در آتش سوزی پائین می باشد بدین صورت که با گرم شدن مقاومت خود را از دست می دهد در صورتی که اسکلت بتنی مقاومت به مراتب بیشتری در برابر آتش از خود نشان می دهد. البته لازم به ذکر است با ایجاد تمهیداتی در سازه فلزی که بعضا هزینه بر نیز می باشند می توان مقاومت آن در برابر آتش را افزایش داد. بنابراین مقاومت بیشتر اسکلت بتنی در آتش سوزی به عنوان یک مزیت قلمداد می گردد.

  • سهولت در اجرا

مطلب مهم در انتخاب سیستم سازه باربر فلزی و یا بتنی امکانات اجرای سازه در زمان ساخت است. اسکلت فلزی به علت حساسیت در عملیات برش کاری، جوش کاری و حمل و نصب، تخصص و دقت بیشتری را نسبت به اجرای اسکلت بتنی می طلبد. بنابراین باید پذیرفت که اجرای سازه بتنی نسبت به سازه فلزی نیاز به تخصص و مهارت و نظارت و کنترل کمتری دارد و با توجه به وضع موجود کشور ما این یک مزیت برای سازه بتنی محسوب می شود.

  •  هزینه ساخت

فولاد استفاده شده در ساخت یک سازه فولادی دارای یک مقاومت مشخص در صورت طراحی صحیح، نسبت به مقدار فولاد استفاده شده در سازه بتنی دارای همان مقدار مقاومت، معمولا در حدود ۳۰ درصد بیشتر می باشد. از این رو هزینه اجرای اسکلت فلزی بالاتر می باشد. بنابراین کافرمایانی که به دنبال کاهش هزینه در ساخت هستند اسکلت بتنی گزینه مناسب تری می باشد.

  • زمان اجرا

سازه های فلزی به دلیل اجرای همزمان طبقات از سرعت پیشرفت بیشتری نسبت به سازه های بتنی برخوردار می باشند. همچنین در صورت ساخت اسکلت فلزی در کارخانه مدت زمان اجرا به صورت بیشتری نیز کاهش می یابد. اما در اسکلت بتنی با توجه به اجرای هر طبقه بعد از طبقه زیرین و همچنین رعایت زمان گیرش اولیه بتن سرعت پیشرفت به مراتب کمتر می باشد. همچنین سرعت بالا در اجرای سازه فلزی باعث کاهش هزینه های بالاسری و زمان بهره برداری پروژه می گردد که باعث جبران بخشی از هزینه گرانتر ساخت می باشد.

  • تامین هزینه ساخت

برای آن دسته از کارفرمایانی که مایلند هزینه پروژه را به صورت خرد تر و با توجه به پیشرفت پروژه پرداخت کنند اسکلت بتنی گزینه مناسب تری خواهد بود. اما با توجه به اینکه عمده هزینه اجرای سازه فلزی هزینه خرید آهن خام مورد نیاز است مقدار بیشتری نقدینگی باید در شروع پروژه هزینه گردد. همچنین با توجه به این که در کشور ما پرداخت وام مسکن پس از تکمیل سقف طبقات پرداخت می گردد در سازه های بتنی می توان پس از اتمام هر سقف نسبت به دریافت وام اقدام و به پروژه تزریق نمود که این یک مزیت برای اسکلت بتنی محسوب می گردد.

موضوع پروژه: پروژه کارآموزی ساختمان مسکونی ۸ طبقه بتنی
کارفرما: آقای حسین مردی
کارآموز: حامد خاک زاد

پروژه کارآموزی

برای دانلود ادامه مطلب را ببینید …
اصولاً کارهایی که برای احداث یک سازه صورت میگیرد بسیار گسترده است و به علت محدود بودن زمان کارآموزی، نمیتوان تمام کارهای انجام شده را مشاهده نموده و از نزدیک لمس کرد. این گزارش شامل آشنایی کلی با محل کارآموزی و مشخصات پروژه و شرح کارهای انجام شده در طول حضور اینجانب به عنوان کارآموز تنظیم شده است. محل کارآموزی یک زمین با متراژ ۸۳۲ مترمربع واقع در میدان صادقیه بزرگراه اشرفی اصفهانی بعد از بزرگراه جلال آل احمد میباشد که در طول مدت کارآموزی شاهد اجرای عملیات تجهیز کارگاه، پیاده کرده نقشه، گودبرداری، پی کنی، آرماتورگذاری پی و قالب بندی فونداسیون و نهایتاً بتن ریزی فونداسیون بودم.

منبع:civilworld.ir

حجم:۱٫۳ مگابایت

دانلود
